Comprendre le fonctionnement de la découpeuse laser
Avant d'écrire notre premier programme, il est important de comprendre les principes de base d'une découpeuse laser. En effet, nous allons créer des programmes qui vont générer des images, ces dernières étant ensuite interprétées par la découpeuse laser afin de produire un objet en bois.
Une découpeuse laser est un outil de fabrication permettant de découper très précisément différents matériaux comme du bois (ce que nous utiliserons), du plastique ou encore du carton. Le principe est qu'un laser est généré et orienté grâce à différents miroirs vers une lentille qui le concentre en un faisceau très puissant. Selon le réglage de puissance, le laser gravera la surface de manière superficielle ou traversera l'ensemble de la matière.

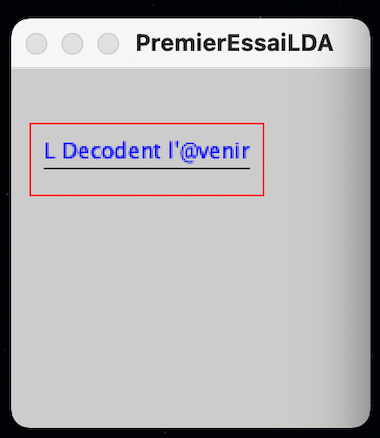

 | Ainsi, nous allons pouvoir réaliser 3 types d'opérations avec la découpeuse laser : - découper (cut) la planche, on utilisera la couleur rouge pour cela, - dessiner (draw) des lignes, on utilisera la couleur noire, - remplir (engrave) des formes, on utilisera la couleur bleue. Ainsi, dans le premier programme que nous allons réaliser, comme l'illustre la capture d'écran à gauche, nous utilisons les trois couleurs : - le rectangle en rouge sera découpé, - le texte en bleu sera gravé pour remplir la surface de chacune des lettres, - et le trait noir sera gravé pour souligner le texte. Passons maintenant à la création du programme permettant de réaliser le dessin que nous venons d'étudier. |
